Gabinete de filtro de armónicos activos (100A-400A)

Breve descripción:

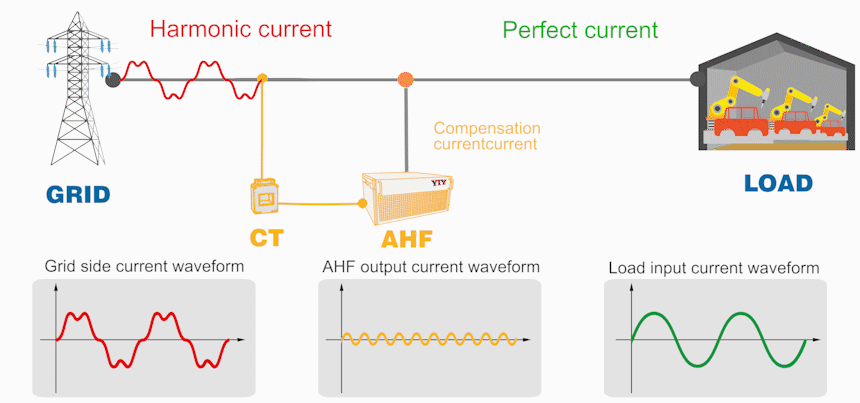

El gabinete de filtro de armónicos activos es un equipo avanzado que se utiliza para mitigar y controlar la distorsión armónica en el sistema de energía.Estos gabinetes utilizan tecnología de filtro activo para monitorear y analizar activamente el contenido armónico de la fuente de alimentación y luego generar e inyectar corrientes de contrapeso para contrarrestar los armónicos.Proteja los equipos sensibles de la degradación y posibles daños.Estos gabinetes se pueden integrar en un sistema de distribución de energía con uno o más módulos de calidad de energía.

- Mitigación de armónicos del 2.º al 50.º

- Compensación en tiempo real

- Diseño modular

- Proteger el equipo contra el sobrecalentamiento o fallas.

- Mejorar la eficiencia de trabajo del equipo.

Corriente de compensación nominal:100A~400A

Voltaje nominal:CA 400 V (-40% ~+15%) ;500V(-20%~+15%) ;690V(-20%~+15%)

Red:Trifásico de 3 hilos/trifásico de 4 hilos

Dimensiones del gabinete:800 x 1000 x 2200 mm, con capacidad para 5 módulos.

Envíanos un correo electrónico

Detalle del producto

Preguntas más frecuentes

Etiquetas de productos

Petrificación

Fuente armónica: tiristor, inversor.

Equipos armónicos: ventilador de velocidad, todo tipo de bombas.

industria del centro de datos

Fuente de armónicos: UPS, rectificador

Equipos armónicos: UPS, aire acondicionado, ascensor, luces LED.

Fabricación de automóviles

Fuente de armónicos: inversor, rectificador.

Equipo armónico: máquina de soldar, sistema de transporte.

Generación de energía a partir de basura

Fuente de armónicos: rectificador, inversor.

Equipos armónicos: todo tipo de bombas.

Tratamiento de aguas residuales

Fuente de armónicos: inversor, rectificador.

Equipo armónico: ventilador, bomba.

Pila de carga de coche

Fuente armónica: rectificador

Dispositivo armónico: cargador

Semiconductor

Fuente armónica: tiristor, horno monocristalino.

Equipo armónico: crisol de cuarzo, tiristor.

Hospital

Fuente de armónicos: rectificador, UPS, inversor.

Equipos armónicos: equipos de precisión, luces LED, ascensores, UPS.

Industria del papel

Fuente armónica: lámpara halógena, inversor.

Equipos armónicos: pulper, corte de papel, sobreprensado, lámpara de arco.

Fundición de hierro y acero

Fuente armónica: rectificador, inversor, tiristor

Equipo armónico: alto horno, horno de frecuencia intermedia.

Plataforma de perforación

Fuente de armónicos: rectificador, inversor.

Equipo armónico: grupo electrógeno de CA, bomba.

Arquitectura moderna

Fuente de armónicos: rectificador, inversor.

Equipos armónicos: fuente de alimentación conmutada, aire acondicionado, ascensor, LED.

Campo de aplicación típico

ProfesiónCapacidad del transformador	Tabla de consulta de selección de capacidad de compensación central
ProfesiónCapacidad del transformador	Metros, túneles, trenes de alta velocidad, aeropuertos	Telecomunicaciones, construcción comercial, metalurgia, banca.	Industria médica	Fabricación de automóviles, fabricación de barcos.	Químico, petróleo	industria metalúrgica
Variación de frecuencia de la corriente armónica.	15%	20%	25%	30%	35%	40%
200kVA	50A	50A	100A	100A	100A	100A
250kVA	50A	100A	100A	100A	150A	150A
315kVA	100A	100A	150A	150A	150A	200A
400kVA	100A	150A	150A	200A	200A	250A
500kVA	100A	150A	200A	200A	250A	300A
630kVA	150A	200A	250A	300A	350A	400A
800kVA	200A	250A	300A	350A	450A	500A
1000kVA	200A	300A	400A	450A	550A	600A
1250kVA	300A	350A	450A	550A	650A	750A
1600kVA	350A	500A	600A	700A	850A	950A
2000kVA	450A	600A	750A	900A	1050A	1200A
2500kVA	550A	750A	900A	1150A	1300A	1500A
*Nota: La capacidad AHF en la tabla anterior se obtiene con un factor de carga del transformador del 80 por ciento.En proyectos reales, la capacidad AHF se obtiene proporcionalmente comparando el valor del factor de carga con el factor de carga del 80 % en esta tabla.
* Esta tabla es sólo para referencia de selección

Principio de funcionamiento

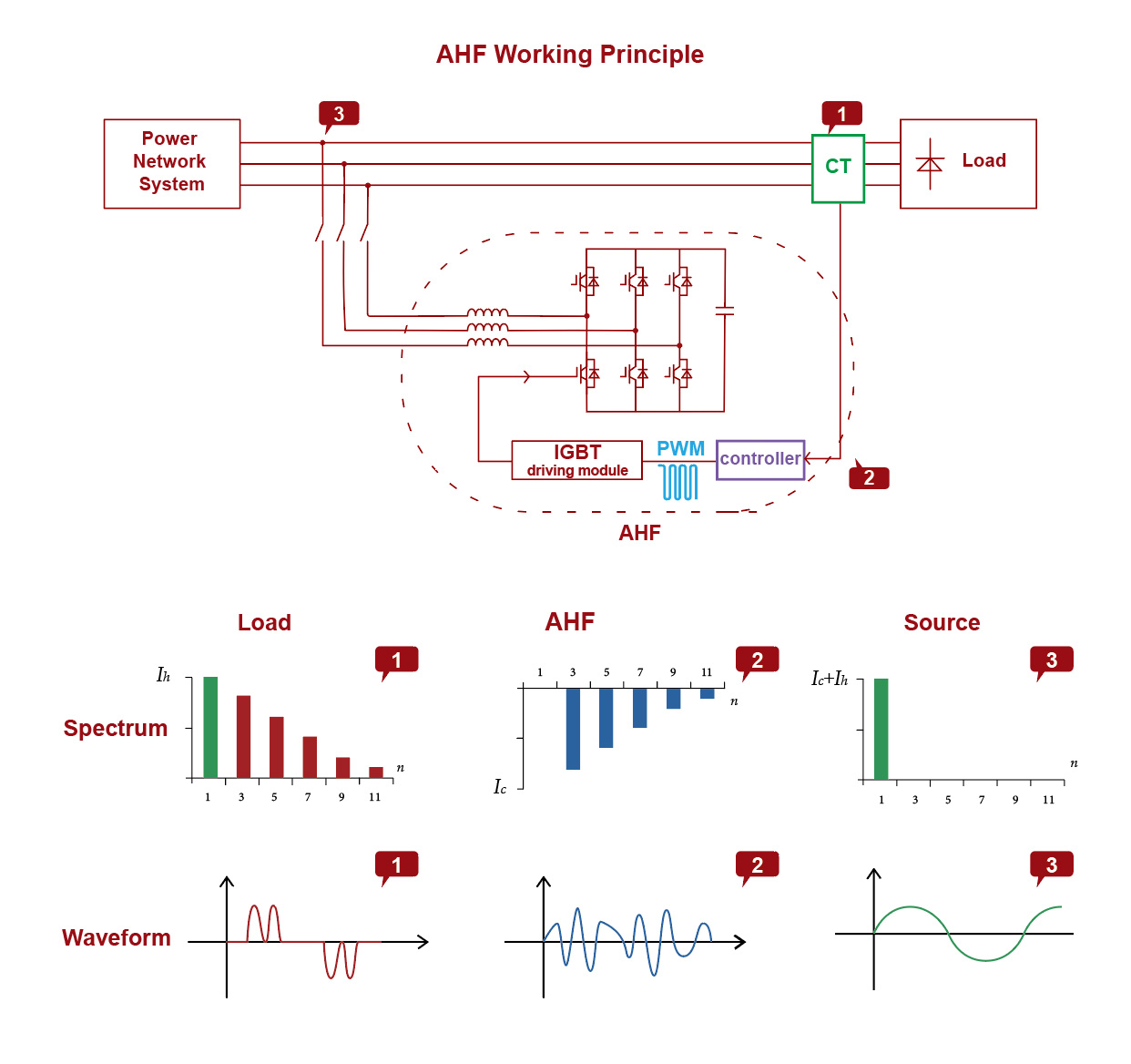

El CT externo detecta la corriente de carga, el DSP como CPU tiene aritmética de control lógico avanzado, puede rastrear rápidamente la corriente de instrucción, divide la corriente de carga en potencia activa y potencia reactiva mediante el uso de FFT inteligente y calcula el contenido armónico de forma rápida y precisa.Luego envía una señal PWM a la placa controladora interna del IGBT para controlar el encendido y apagado del IGBT a una frecuencia de 20 KHZ.Finalmente genera corriente de compensación de fase opuesta en la inducción del inversor, al mismo tiempo CT también detecta la corriente de salida y la retroalimentación negativa va al DSP.Luego, DSP procede al siguiente control lógico para lograr un sistema más preciso y estable.

Especificaciones técnicas

TIPO	Serie 220V	Serie 400V	Serie 500V	Serie 690V
Corriente de compensación nominal	23A	15A, 25A, 50A 75A, 100A, 150A	100A	100A
Voltaje nominal	CA 220 V. (-20%~+15%)	CA 400 V. (-40%~+15%)	CA 500 V. (-20%~+15%)	CA690V (-20%~+15%)
Frecuencia nominal	50/60Hz±5%
Red	Fase única	Trifásico de 3 hilos/trifásico de 4 hilos
Tiempo de respuesta	<40 ms
Filtrado de armónicos	Armónicos del 2 al 50, se puede seleccionar el número de compensación y se puede ajustar el rango de compensación única
Tasa de compensación armónica	>92%
Capacidad de filtrado de línea neutra	/	La capacidad de filtrado de la línea neutra trifásica de 4 hilos es 3 veces mayor que la del filtrado de fase.
Eficiencia de la máquina	>97%
Frecuencia de cambio	32kHz	16kHz	12,8 kHz	12,8 kHz
Función	Lidiar con los armónicos
Números en paralelo	Sin limitación. Un único módulo de monitoreo centralizado puede equiparse con hasta 8 módulos de potencia.
Métodos de comunicación	Interfaz de comunicación RS485 de dos canales (compatible con comunicación inalámbrica GPRS/WIFI)
Altitud sin reducción	<2000m
Temperatura	-20~+50℃
Humedad	<90%RH, la temperatura mínima mensual promedio es de 25°C sin condensación en la superficie
Nivel de contaminación	Por debajo del nivel III
Función de protección	Protección contra sobrecarga, protección contra sobrecorriente de hardware, protección contra sobretensión, protección contra fallas de energía, protección contra sobrecalentamiento, protección contra anomalías de frecuencia, protección contra cortocircuitos, etc.
Ruido	<50dB	<60dB	<65dB
instalación	Montado en estante/pared
En el camino de la línea	Entrada trasera (tipo bastidor), entrada superior (tipo montado en pared)
Grado de protección	IP20

Denominación del producto

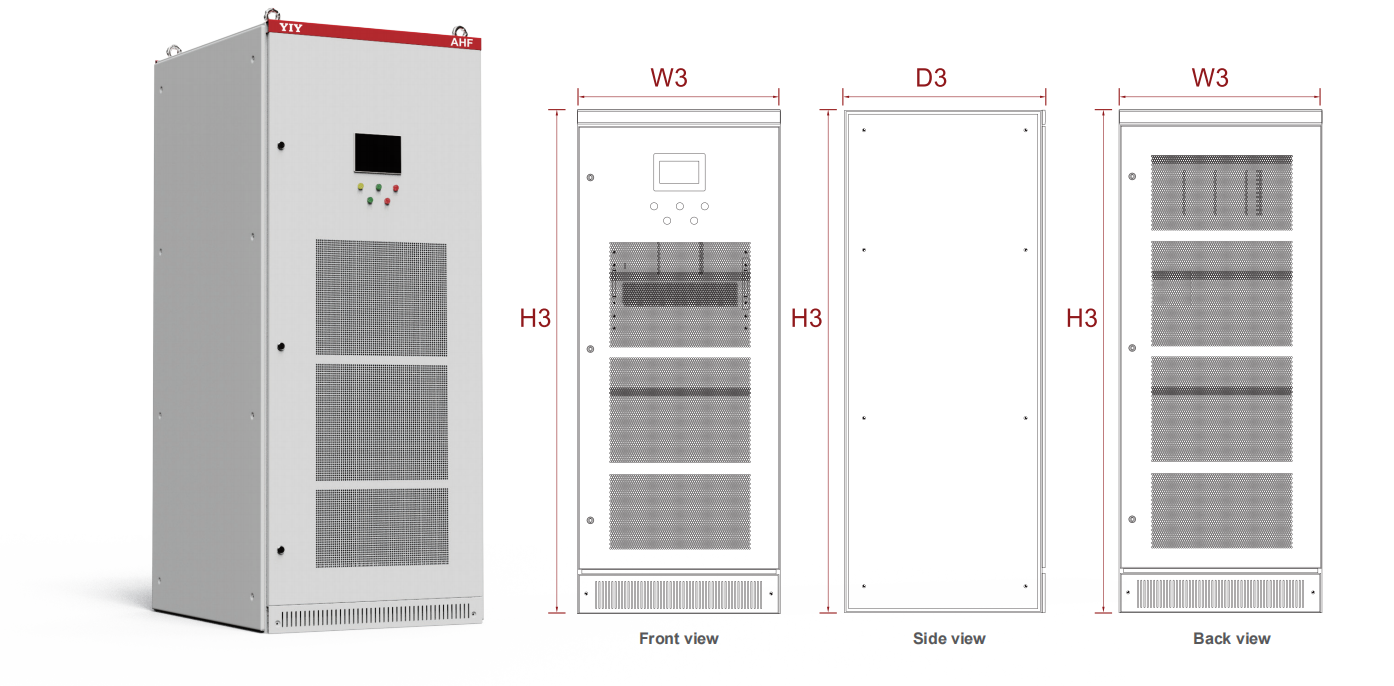

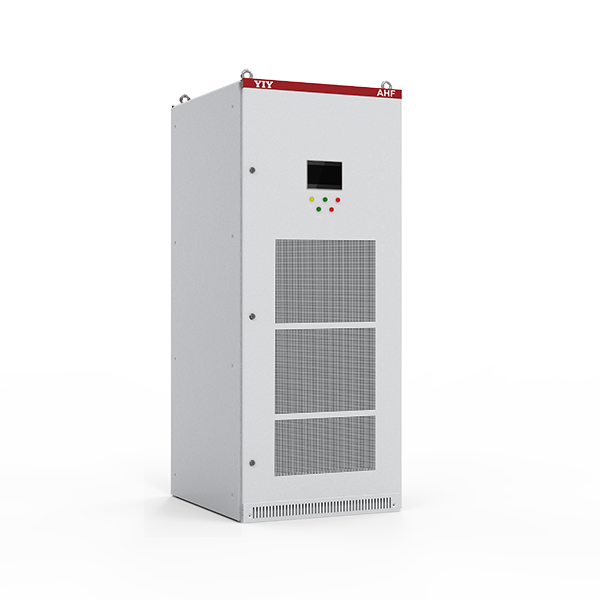

Apariencia del producto

Modelo	Capacidad	Voltaje del sistema	Tamaño (w3D3H3)(mm)	Modo de enfriamiento
YIY AHF-100-0.4-4L-C	100A	400V(-40%~+15%)	80010002200(Gabinete 1) 80010001600(Gabinete 2) opcional	Refrigeración por aire forzado
YIY AHF-150-0.4-4L-C	150A	400V(-40%~+15%)	80010002200(Gabinete 1) 80010001600(Gabinete 2) opcional	Refrigeración por aire forzado
YIY AHF-200-0.4-4L-C	200A	400V(-40%~+15%)	80010002200(Gabinete 1) 80010001600(Gabinete 2) opcional	Refrigeración por aire forzado
YIY AHF-250-0.4-4L-C	250A	400V(-40%~+15%)	80010002200(Gabinete 1) 80010001600(Gabinete 2) opcional	Refrigeración por aire forzado
YIY AHF-300-0.4-4L-C	300A	400V(-40%~+15%)	80010002200(Gabinete 1) 80010001600(Gabinete 2) opcional	Refrigeración por aire forzado
YIY AHF-400-0.4-4L-C	400A	400V(-40%~+15%)	80010002200(Gabinete 1) 80010001600(Gabinete 2) opcional	Refrigeración por aire forzado
YIY AHF-300-0.5-4L-C	300A	500V(-20%~+15%)	80010002200(Gabinete 1)	Refrigeración por aire forzado
YIY AHF-300-0.69-4L-C	300A	690V(-20%~+15%)	80010002200(Gabinete 1)	Refrigeración por aire forzado
*El gabinete 1 tiene capacidad para 5 módulos.El gabinete 2 tiene capacidad para 3 módulos.
*Si necesita otros tamaños, contáctenos para personalizarlo.
